网络布线系统作为计算机网络工程的物理基础，其施工质量直接决定了整个网络的性能、稳定性和可扩展性。一个规范、严谨的施工流程是确保布线系统达到设计标准的关键。以下是网络布线工程从准备到验收的核心施工步骤详解。

第一步：前期准备与勘察设计
这是施工的基石。施工团队需要仔细研读设计图纸和技术方案，并与业主、设计方进行充分沟通。核心工作包括：

• 现场勘察：确认建筑结构、管线路径、机房与配线间位置、供电及接地条件。
• 路径规划：确定主干（垂直）和水平（楼层）线缆的敷设路径，规划桥架、线管的走向和规格。
• 物料准备：根据设计方案，备齐双绞线、光缆、配线架、模块、面板、机柜、桥架等所有材料，并确保其规格型号符合标准（如Cat.6A/7, OM3/OM4光纤）。
• 技术交底：向全体施工人员明确技术要点、质量标准和施工规范。

第二步：管线系统安装
在土建工程基本完成后进行，为线缆敷设建立“高速公路”。

• 安装桥架与线管：按照设计路径，安装金属或非金属线槽、桥架（梯架或托盘式）以及PVC或金属穿线管。确保安装牢固、横平竖直，转弯处曲率半径符合线缆要求，并做好接地处理。
• 安装机柜与配线架：在设备间和电信间固定网络机柜，安装配线架、理线器、光纤配线箱等设备，预留合适的操作空间。

第三步：线缆敷设与端接
这是布线施工的核心环节。

• 敷设线缆：
• 沿规划好的桥架和管道敷设双绞线和光缆。

• 敷设时需施加均匀的拉力，避免过度拉扯、扭曲、打结，双绞线拉力通常不超过110N。

• 线缆转弯处需保持足够的弯曲半径（例如，4对双绞线弯曲半径不小于电缆外径的4倍）。

• 不同种类的线缆（如数据线、电源线）应分开敷设，或进行屏蔽隔离，以减少干扰。

• 线缆端接：
• 工作区端接：在信息插座面板上安装模块，按照T568A或T568B标准（同一工程需统一）打线。

• 配线间端接：将线缆在配线架对应的端口上进行端接，同样遵循标准色序。光缆则需进行熔接或采用快速连接器，并在光纤配线箱内进行盘纤固定。

• 所有端接点要求连接牢固、接触良好，多余线头应修剪干净。

第四步：线缆标识与理线
规范化管理，便于日后维护。

• 标识系统：在线缆两端、配线架端口、信息面板等处粘贴清晰、持久的标签。标识内容应包含位置、编号等信息，并与设计文档一致。

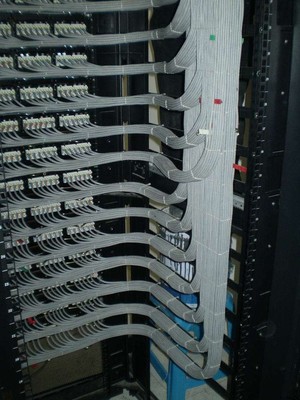

• 理线与绑扎：在机柜和桥架内，使用理线器和扎带将线缆分类整理、绑扎整齐，做到美观有序，并预留适当的冗余。避免绑扎过紧影响线缆性能。

第五步：系统测试与验证
施工完成后，必须使用专业仪器进行全面的性能测试，这是验收的依据。

• 双绞线链路测试：使用认证级线缆测试仪（如Fluke DSX系列）测试每一条链路。关键参数包括：接线图、长度、插入损耗、近端串扰、回波损耗、衰减串扰比等，所有参数必须符合ISO/IEC 11801或TIA/EIA-568等标准的要求。
• 光缆链路测试：使用光时域反射仪或光源光功率计，测试光纤链路的衰减值及长度，确保符合设计要求。
• 生成测试报告：测试仪自动生成并保存每一条链路的详细测试报告，作为竣工文档的重要组成部分。

第六步：文档归档与工程验收
编制竣工文档：整理并提交完整的工程文档，包括：施工图纸（含最终修改）、测试报告、材料清单、质保文件、设备配置信息等。
竣工验收：由业主、监理方和施工方共同参与，依据合同、设计方案和行业标准，对工程进行现场检查和文档审核。合格后签署验收报告，完成项目移交。

****
网络布线施工是一个系统性工程，每一步都需严格遵守技术规范。从精细的规划设计，到规范的管线安装与线缆敷设，再到精确的端接与严谨的测试，环环相扣。只有遵循标准化的施工步骤，才能构建一个高性能、高可靠、易于管理和维护的基础网络平台，为上层网络应用提供坚实的支撑。
